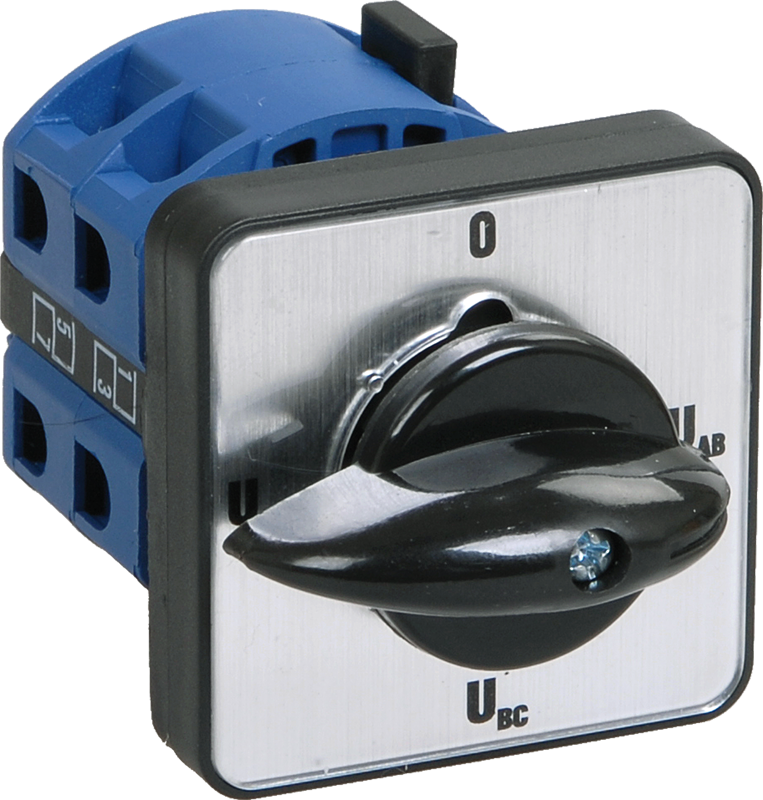

Перемикач кулачковий ПКП10-53/О 10 А «Uca-О-Uab-Ubc» 3Р/400 В IEK

Перемикач кулачок.ПКП10-53/O10А"Uca-O-Uab-Ubc"3Р/400В ІЕК — являє собою механічний пристрій без власного споживання електроенергії та призначений для встановлення як комутаційний апарат в електричних ланцюгах.
Позиційний перемикач ПКП може використовуватися як головний вимикач або груповий перемикач для керування приводами на основі одно- і трифазних двигунів, перемикання з необхідною програмою комутації ланцюгів керування, сигналізації, у вимірювальних ланцюгів тощо.
Призначений для використання в електричних ланцюгах змінного струму напругою не більш ніж 400 В. Перемикачі ПКП відповідають усім вимогам міжнародних і українських стандартів.

Переваги

1. Механізм фіксації приводу гарантує надійне перемикання рухомих контактів перемикача в окремі фіксовані положення.
2. Приводні пружини механізму фіксації розрізняються залежно від кількості комутаційних елементів.
3. Кулачковий механізм — це сучасне рішення комутації електричних ланцюгів ручним способом, що забезпечує такі переваги: - мінімальний електричний опір замкнутого контакту; — висока швидкість розмикання та замикання контактів забезпечує швидше гасіння електричної дуги; - забезпечення різних зусиль і вільного ходу руків'я під час увімкнення та вимкнення; - досягнення більшої номенклатури схем перемикання за одного й того ж набору деталей і складальних одиниць, тобто найкраща уніфікація; — великий ресурс роботи (кількість перемикань до відмови).

Технічні характеристики

Функції перемикача: Багатоступеневий перемикач
Кількість полюсів: 3
Макс допустима раб напруга Ue AC: 400 В
Кількість позицій перемикання: 4
Конструкція приладу: Вбудований пристрій
Тип елемента керування: Коротка поворотна ручка (вузький хват)
Розмір передньої панелі: 48х48 мм
Ступінь захисту — IP передня сторона: IP20
Тип під'єднання силовий електрич ланцюга: Гвинтове з'єднання
Позначення положень: Uca-0-Uab-Ubc
Номін напруга ізоляції Ui: 660 В
Номін імпульсна напруга, що витримується: 4 кВ
Номін тепловий струм Ith: 10 А
Номін напруга: 230/400 В
Номін робочий струм Ie за AC-21С-22 230 В: 10 А
Номін робочий струм Ie за AC-21С-22 400 В: 10 А
Номін робочий струм Ie за AC-23 230 В: 7,5 А
Номін робочий струм Ie за AC-23 400 В: 7,5 А
Номін робочий струм Ie за AC-2 230 В: 7,5 А
Номін робочий струм Ie за AC-2 400 В: 7,5 А
Номін робочий струм Ie за AC-3 230 В: 5,5 А
Номін робочий струм Ie за AC-3 400 В: 5,5 А
Номін робочий струм Ie за AC-4 230 В: 1,75 А
Номін робочий струм Ie за AC-4 400 В: 1,75 А
Номін робочий струм Ie за AC-15 230 В: 2,5 А
Номін робочий струм Ie за AC-15 400 В: 1,5 А
Номін потужність за AC-23 230 В: 3/0,8 кВт
Номін потужність за AC-23 400 В: 5/1,7 кВт
Номін потужність за AC-2 230 В: 2,5 кВт
Номін потужність за AC-2 400 В: 3,7 кВт
Номін потужність за AC-4 230 В: 0,37 кВт
Номін потужність за AC-4 400 В: 0,55 кВт
Номін потужність за AC-3 230 В: 1,5 кВт
Номін потужність за AC-3 400 В: 2,2 кВт
Номін умовний струм короткого замикання Icn: 1000 А
Струм запобіжника qG: 12 А
Переріз багатожильного гнучкого дроту2: 2,5 мм
Електричний зносостійкість: 0,03 млн циклів
Хутро зносостійкість: 0,1 млн циклів
Ступінь захисту — IP-сторінок контактів: IP00
Група механічного виконання за ГОСТом 17516_1: M1
Конструктивне виготовлення: Відкрите
Температура експлуатації: от -25 до +40 °C
Клас захисту від ураження електричним струмом: II
