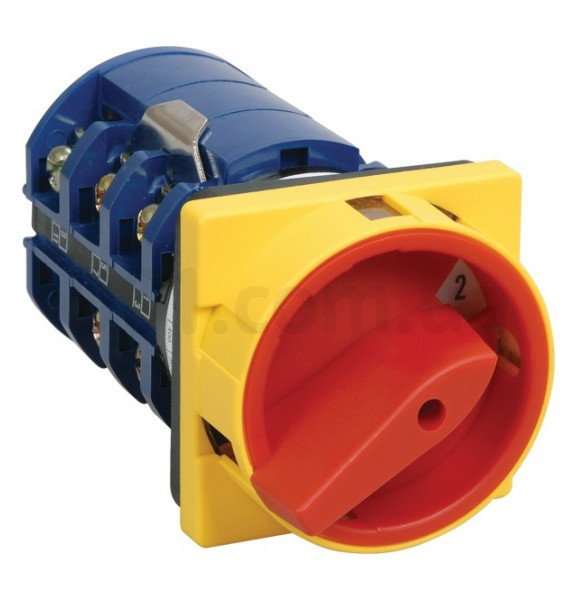

Перемикач кулачковий ПКП63-11/63 А «викл-вкл» 1Р/400 В IEK

Кулачкові перемикачі позиційні ПКП серії торгової марки IEK представляють собою механічний пристрій без власного споживання електроенергії і призначені для встановлення в якості комутаційних апаратів в електричних ланцюгах. ПКП можуть використовуватися як головні вимикачі або групові перемикачі для управління приводами на основі одно - і трифазних двигунів, перемикання з необхідною програмою комутації ланцюгів управління, сигналізації, вимірювальних ланцюгах і т. д. Використовуються в електричних ланцюгах змінного струму напругою до 400 Ст.
Переваги:
• Механізм фіксації приводу гарантує надійне перемикання рухомих контактів перемикача в окремі фіксовані положення.
• Приводні пружини механізму фіксації розрізняються в залежності від кількості комутаційних елементів.
• Кулачковий механізм – це сучасне рішення комутації електричних ланцюгів ручним способом, що забезпечує наступні переваги:

• мінімальне електричне опір замкнутого контакту;
• висока швидкість розмикання і замикання контактів забезпечує більш швидке гасіння електричної дуги;
• забезпечення різних зусиль і вільного ходу рукоятки при включенні і вимиканні;
• досягнення більшої номенклатури схем перемикань при одному і тому ж наборі деталей і складальних одиниць, тобто краща уніфікація;
• великий ресурс роботи (кількість перемикань до відмови).

Позначення положень: «ВИКЛ-ВКЛ»
Номінальна напруга ізоляції Ui: 660 B
Номінальний тепловий струм Ith: 63A
Ном. напруга Ue: 30/400 B
Номінальний робочий струм Ie в категорії застосування:

• AC-21А, AC-22А 63/63
• AC-23А 57/57
• АС-2 57/57
• AC-3 36/36
• АС-4 15/15
• АС-15 - -

Номінальна потужність P категорії застосування:

• AC-23А 15/10 30/18,5
• АС-2 18,5 30
• AC-3 11/6 18,5/11
• АС-4 5,5/2,4 7,5/4

Номінальний умовний струм короткого замикання Icn: 3000A
Захист від струму короткого замикання – запобіжник gG: 80A
Максимальний перетин підключаються провідників: 16мм2
Зносостійкість, тис. циклів В-О: механічна 100
електрична 30
Ступінь захисту: передня панель IP20
контакти IP00
Наявність блокування: Механічне блокування за допомогою навісного замка*
