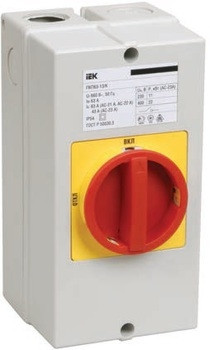

Перемикач кулачковий ПКП63-13/ДО 63 А «викл-вкл» 3Р/400 В IP54 IEK

Кулачкові перемикачі позиційні ПКП серії торгової марки IEK представляють собою механічний пристрій без власного споживання електроенергії і призначені для встановлення в якості комутаційних апаратів в електричних ланцюгах. ПКП можуть використовуватися як головні вимикачі або групові перемикачі для управління приводами на основі одно - і трифазних двигунів, перемикання з необхідною програмою комутації ланцюгів управління, сигналізації, вимірювальних ланцюгах і т. д. Використовуються в електричних ланцюгах змінного струму напругою до 400 Ст.

Переваги

• Механізм фіксації приводу гарантує надійне перемикання рухомих контактів перемикача в окремі фіксовані положення.
• Приводні пружини механізму фіксації розрізняються в залежності від кількості комутаційних елементів.
• Кулачковий механізм – це сучасне рішення комутації електричних ланцюгів ручним способом, що забезпечує наступні переваги:
  • мінімальне електричне опір замкнутого контакту;
  • висока швидкість розмикання і замикання контактів забезпечує більш швидке гасіння електричної дуги;
  • забезпечення різних зусиль і вільного ходу рукоятки при включенні і вимиканні;
  • досягнення більшої номенклатури схем перемикань при одному і тому ж наборі деталей і складальних одиниць, тобто краща уніфікація;
  • великий ресурс роботи (кількість перемикань до відмови).

  • Позначення положень			«ВИКЛ-ВКЛ»
    Номінальна напруга ізоляції Ui, В			660
    Ном. тепловий струм Ith, А			63
    Номінальна напруга Ue, В			230	400
    Номінальний робочий струм Ie у категорії застосування, А		AC-21А, AC-22А	50	50
    		AC-23А	43	43
    		AC-3	36	36
    Номінальна потужність P у категорії застосування, кВт		AC-23А	11	22
    		AC-3	11	18,5
    Номінальний умовний струм короткого замикання Icn, А			3000
    Захист від струму короткого замикання – запобіжник gG, А			80
    Максимальний перетин підключаються провідників, мм2			16
    Зносостійкість, тис. циклів В-О	механічна		100
    	електрична		30
    Захист вступного отвори			enter-сальники
    Ступінь захисту за ГОСТ 14254			IP54
