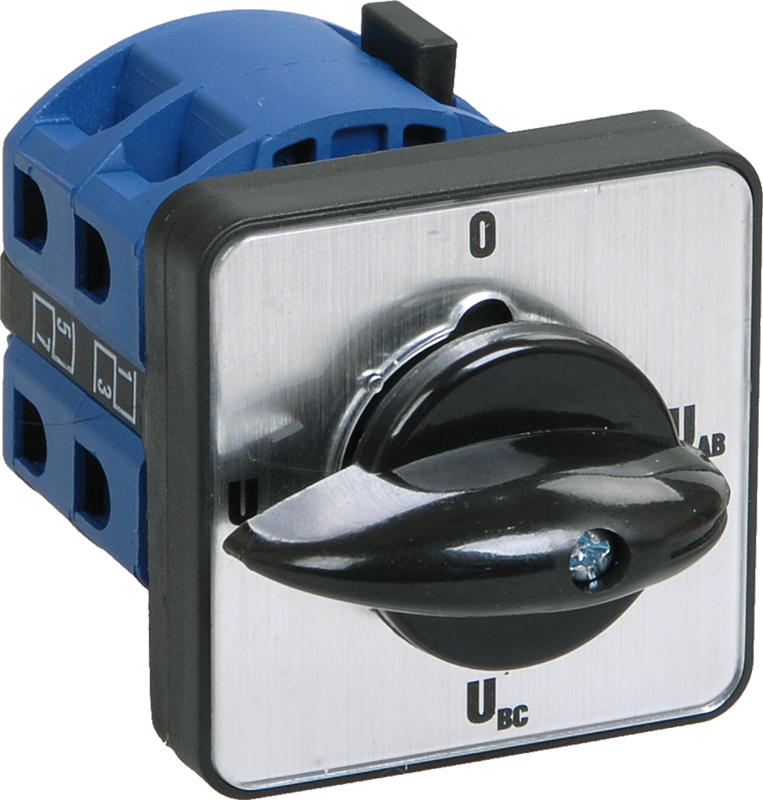

Перемикач кулачковий ПКП63-22/О 63 А «1-2» 2Р/400 В IEK

Перемикачі кулачкові позиційні серії ПКП торгової марки IEK являють собою механічний пристрій без власного споживання електроенергії та призначені для встановлення як комутаційні апарати в електричних ланцюгах. ПКП можуть використовуватися як головні вимикачі або групові перемикачі для керування приводами на основі одно- і трифазних двигунів, перемикання з необхідною програмою комутації ланцюгів керування, сигналізації, у вимірювальних ланцюгах тощо. Використовуються в електричних ланцюгах змінного струму напругою до 400 В.
Переваги:
•    Механізм фіксації приводу гарантує надійне перемикання рухомих контактів перемикача в окремі фіксовані положення.
•    Приводні пружини механізму фіксації різняться залежно від кількості комутаційних елементів.

Кулачковий механізм — це сучасне рішення комутації електричних ланцюгів ручним способом, що забезпечує такі переваги:

• мінімальний електричний опір замкнутого контакту;
• висока швидкість розмикання та замикання контактів забезпечує швидше гасіння електричної дуги;
• забезпечення різних зусиль і вільного ходу ручки під час вмикання та вимкнення;
• досягнення більшої номенклатури схем перемикань за одного й того ж набору деталей і складальних одиниць, тобто найкраща уніфікація;
• великий ресурс роботи (кількість перемикань до відмови).

Позначення положень: «1-2»
Номінальна напруга ізоляції Ui: 660B
Номінальний тепловий струм Ith: 63A
Ном. напруга Ue: 230/400B
Номінальний робочий струм Ie у категорії застосування (А):

• AC-21А, AC-22А    63    63
• AC-23А    57    57
• АС-2    57    57
• AC-3    36    36
• АС-4    15    15
• АС-15    -    -

Номінальна потужність P у категорії застосування (кВт):

• AC-23А    15/10    30/18,5
• АС-2    18,5    30
• AC-3    11/6    18,5/11
• АС-4    5,5/2,4    7,5/4

Номінальний умовний струм короткого замикання Icn: 3000A
Захист від струму короткого замикання — запобіжник gG: 80A
Максимальний переріз під'єднуваних провідників: 16 мм2
Зносостійкість (тис. циклів В-О):механічна    100
                                                                 електрична    30
Ступінь захисту: передня панель    IP20
                                 контакти    IP00
Наявність блокування: Механічне блокування за допомогою навісного замка*
