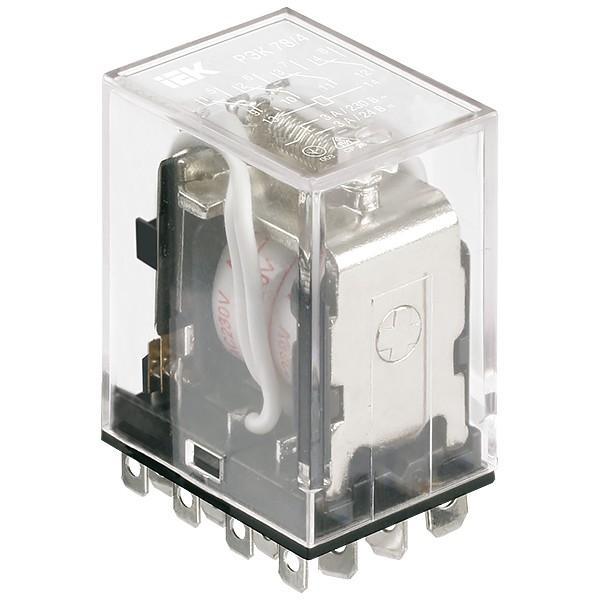

Реле проміжне PEK78/3 (MY3) 5 А 12 В DC IEK
- Немає в наявності
- Код: RRP20-3-05-012D
95 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (97) 490-10-01
Реле проміжні модульної серії РЕК77 і РЕК78 призначені для передавання команд керування виконавчими елементами через комутацію їхніх електричних ланцюгів своїми перемикними контактами. Реле з'єднуються з розетковими модульними роз'ємами РРМ77 і PРМ78, що встановлюються на 35-мм монтажній DIN-рейці. На роз'ємах розташовані затискачі виведення перемикальних контактів і котушки. У релі застосовуються срібло, що містить контакти.
Високе значення номінального струму контактів, порівнюючи з проміжним реле РП-21, дає змогу використовувати реле серії РЕК у ланцюгах до 10 А. Будь-яке робоче положення в просторі. Зменшені габарити реле серії РЕК надають можливість раціональнішого розміщення виробів на монтажних площинах. Застосування срібломістких контактів збільшує їхню довговічність. Реле може комплектуватися модульними розетковими роз'ємами для кріплення на DIN-рейку та кріплення за допомогою гвинтів.
Технічні характеристики
| Тип підключення: | Плоске роз'ємне з'єднання |
| Тип напруги керування: | Постійний (DC) |
| Тип керування або перемикання: | Моностабільне |
| Кількість перемикачів контактів: | 3 |
| Тип перемикачів контактів: | Інше |
| Номін напруга живлення ланцюга управа Us AC 50 Гц: | - В |
| Номін заряджання ланцюга керування Us постак DC: | 12 В |
| Номін раб напруга AC контактів: | 230 В |
| Номін раб напруга DC контактів: | 24 В |
| Номін струм контактів: | 5 А |
| Струм споживаний котушкою за AC 230 В: | 7.5 мА |
| Струм споживаний котушкою за AC 24 В: | 65.0 мА |
| Струм споживаний котушкою за AC 12 В: | 115.0 мА |
| Струм споживаний котушкою за DC 24 В: | 40.0 мА |
| Струм споживаний котушкою за DC 12 В: | 75.0 мА |
| Потужність котушки керування за AC 12 В: | 1.4 ВА |
| Потужність котушки керування за AC 24 В: | 1.6 ВА |
| Потужність котушки керування за AC 230 В: | 1.7 ВА |
| Потужність котушки керування за DC 12 В: | 0.9 Вт |
| Потужність котушки керування за DC 24 В: | 1.0 Вт |
| Кількість груп перемикачів: | 3 |
| Опір ізоляції: | ≥ 100 мОм |
| Електричний зносостійкість: | ≥ 10^5 циклів |
| Хутро зносостійкість: | ≥ 10^7 циклів |
| Тип присоїд роз'єму: | PPM78/3 |
| Температура експлуатації: | -45...+40 °C |
| Кліматичне виготовлення: | У2.1 |
| Ступінь захисту — IP: | IP40 |
| Ширина: | 20.5 мм |
| Висота: | 42 мм |
| Глибина: | 27 мм |
| Полюсність: | Певна полюсність |
| Кількість нормально замкнених — НЗ контактів: | 3 |
| Кількість розімкнутих — НО контактів: | 3 |
Експлуатаційні параметри
| Термін експлуатації, Лет: | не менш ніж 10 |
| Гарантійний термін, Лет: | 3 |
| Технічні характеристики | |
|---|---|
| Номінальний струм | 5 А |
| Основні атрибути | |
| Виробник | IEK |
| Країна виробник | Китай |
| Ступінь захисту IP | 40 |
| Кількість перемикаючих контактів | 3 шт. |
- Ціна: 95 ₴
