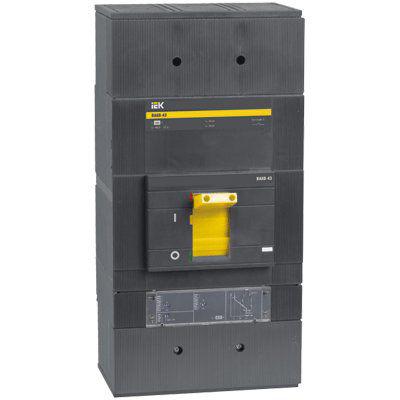

Авт. вимик. ВА88-43 3Р 1600А 50 кА з електрон. розчіп. МР211 IEK
- В наявності
- Код: SVA61-3-1600
62 836,20 ₴
Автоматичні вимикачі ВА88 призначені для проведення струму в нормальному режимі та вимкнення струму у разі коротких замикань, перевантаження, неприпустимих зниженнях напруги, а також для оперативних увімкнень і вимкнень ділянок електричних ланцюгів і призначені для експлуатації в електроустановках із номінальною робочою напругою до 400 В і на номінальні струми від 12,5 до 1600 А. Відповідають вимогам ГОСТ P 50030.2. Автоматичні вимикачі з електронним розчіплювачем забезпечують захист від перевантаження та короткого замикання за допомогою електронного розчіплювача надструму. Це дає змогу забезпечити високу надійність, точність спрацьовування й незалежність від навколишніх умов. Електронний розчіплювач не вимагає окремого живлення й гарантує правильну роботу захисту під час струму навантаження не менш ніж 15% від номінального навіть за наявності напруги тільки в одній фазі. Блок захисту містить три трансформатори струму, електронний модуль і електромагнітний, який впливає безпосередньо на механізм вимикача. Трансформатори струму, встановлені всередині корпусу розчіплювача, забезпечують електроживлення електронної схеми розчіплювача та виробляють сигнали, необхідні для виконання функції захисту. Захисні характеристики (вставки спрацьовування) вибираються споживачем безпосередньо на передній панелі вимикача установкою DIP-перемикачів згідно з наведеною ммосхемою. Завдяки широкому діапазону регулювання втома електронний розчіплювач МР211 придатний для всіх розподільних мереж, у яких потрібна надійність і точність спрацьовування.
Просте самостійне встановлення додаткових пристроїв: - аварійний контакт; - додатковий контакт; - незалежний розчіплювач; - розчіплювач мінімальної напруги; - привод ручний поворотний; - електропривод; - вшивна панель; - висувна панель. Стандартна комплектація кожного автоматичного вимикача складається з перехідних шин або кабельних наконечників (залежно від типорозміру), міжфазних перегородок, комплекту гвинтів і гайок для під'єднання провідників, комплекту гвинтів для кріплення автоматичного вимикача до монтажної панелі.
Технічні характеристики
Номін відкл здатність Icu за 400 В 50 Гц: | 50 кА |
Тип під'єднання силовий електрич ланцюга: | Болтове з'єднання |
Конструкція приладу: | Вбудований пристрій розширення |
Кількість полюсів: | 3 |
Тип під'єднання головної електрич ланцюга: | Інше |
Тип елемента керування: | Тумблер |
Ступінь захисту — IP: | IP20 |
Номін імпульсна напруга, що витримується: | 8 кВ |
Номін струм: | 1600 А |
Тип розчіплювача: | Тепловий, електромагнітний |
Номін раб найбільший відкл здатність Ics: | 50 кА |
Кліматичне виготовлення: | УХЛ3 |
Номін раб напруга: | 400 В |
Частота сети: | 50 Гц |
Експлуатаційні параметри
Термін експлуатації, Лет: | 15 |
Гарантійний термін, Лет: | 5 |
Основні | |
---|---|
Виробник | IEK |
Країна виробник | Китай |
Тип ПЗВ | Вимикач |
- Ціна: 62 836,20 ₴
