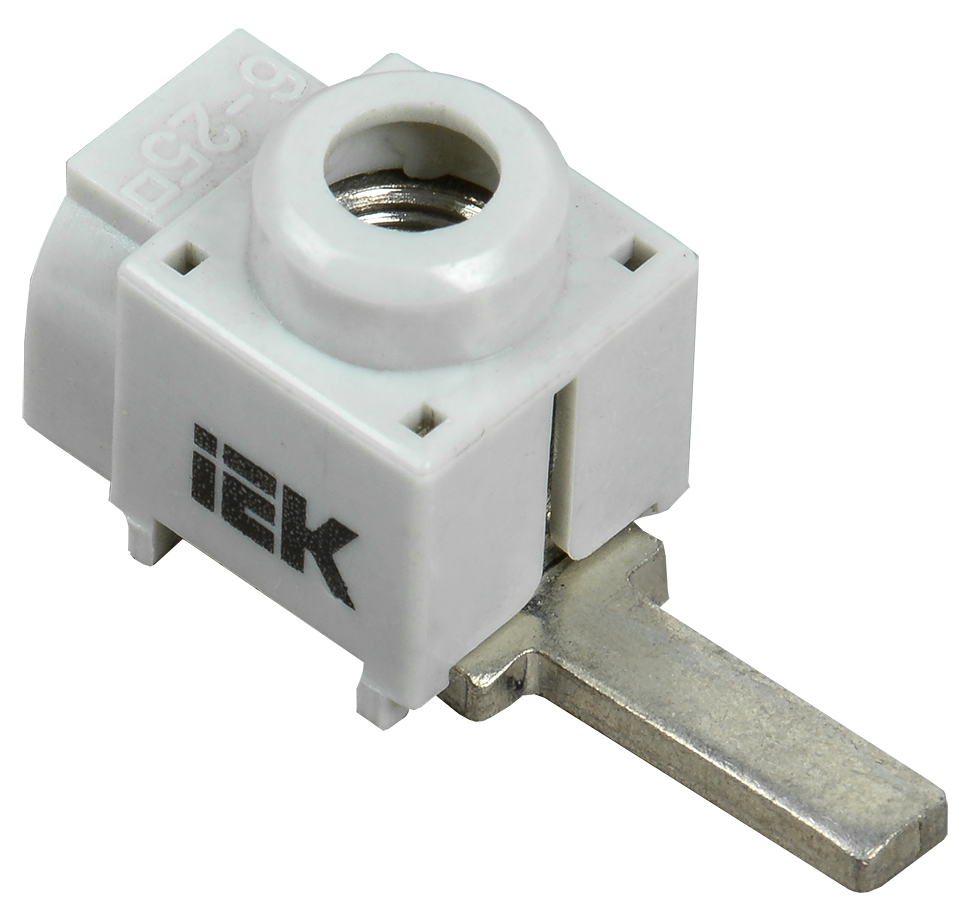

Клема для модульного обладнання КВМ 4-25мм2 (пряме введення) IEK

Застосовуються для приєднання провідників до модульного обладнання. Центральне підключення провідників.

Зручне приєднання провідників до клемних затискачів модульних апаратів під час використання сполучних шин. Плоский виведення клеми забезпечує надійний електричний контакт із виведенням сполучної шини. Можливість підведення провідників великого перерізу до 25 мм.

Технічні характеристики

Перетин одножильного жорсткого дроту: 4…25 мм²
Переріз багатожильного гнучкого дроту: 4…25 мм²
Номін струм In: 100 А
Номін раб напруга: 400 В
Тип електричної з'єднання 2: Гвинтове з'єднання
Місце з'єднання: Зверху
Кількість полюсів: 1
Кількість затискних клем на 1 полюс: 1
Тип монтажу: Безпосередня установка
Матеріал ізоляції корпусу: Пластик
Робоча температура: -40...+50°C
Клас негорючості ізоляції матеріалу UL94: V1
Ширина або розмір комірки: 17.0 мм
Довжина: 32,5 мм
Сірий колір
Номін раб напруга змінного струму Ue: 400 В
Номін раб напруга постійного струму Ue: 220 В
Номін частота: 50 Гц
Номін напруга ізоляції Ui: 415 В
Макс поперечний переріз провідника: 25 мм²
Матеріал затиску: Латунь
Матеріал корпусу: Пластик
Кліматичне виконання: УХЛ3
Ширина: 17 мм
Висота: 19 мм
Номінальна здатність до приєднання: 4...25 мм²
: 2,5 мм²
Кількість у комплекті: 100 шт
Модель чи виконання: Фазна
Мінімальний переріз: 16.0 мм
Гвинт кріплення: М8
Матеріал струмовідної частини: Мідь
Тип електричної з'єднання 1: Гвинтове з'єднання
Експлуатаційні параметри

Термін служби, років: не менше 5
Гарантійний термін, років: 1
