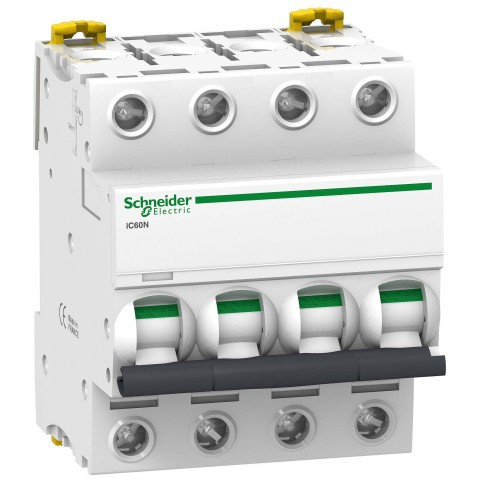

Автоматичний вимикач iC60N 4P 10A B Schneider Electric

Основні характеристики

застосування пристрою
розподіл

серія
Acti 9

Найменування продукту
Acti 9 iC60

тип продукту або компонента
Мініатюрний автоматичний вимикач

коротка назва пристрою
IC60N

опис полюсів
4P

число захищених полюсів
4

[In] номінальний струм
10 А

тип мережі
Змінний струм
Постійний струм

технологія расцепителя
термомагнітний

код кривої
B

відключає здатність
6 кА Icu відповідно до EN / IEC 60947-2 - 440 V змінний струм 50/60 Гц
10 кА Icu відповідно до EN / IEC 60947-2 - 380 ... 415 V змінний струм 50/60 Гц
20 кА Icu відповідно до EN / IEC 60947-2 - 220 ... 240 V змінний струм 50/60 Гц
10 кА Icu відповідно до EN / IEC 60947-2 - <= 250 V постійний струм
6000 А Icn відповідно до EN / IEC 60898-1 - 400 V змінний струм 50/60 Гц
36 kA Icu conforming to EN / IEC 60947-2 - 12 ... 60 V AC 50/60 Hz
36 kA Icu conforming to EN / IEC 60947-2 - 100 ... 133 V AC 50/60 Hz

категорія застосування
Категорія А відповідно до EN 60947-2
Категорія А відповідно до IEC 60947-2

відповідність вимогам по ізоляції
Так відповідно до EN 60947-2
Так відповідно до IEC 60947-2
Так відповідно до EN 60898-1
Так відповідно до IEC 60898-1

стандарти
IEC 60947-2
IEC 60898-1
EN 60947-2
EN 60898-1

додаткові характеристики

частота мережі
50/60 Гц

межа електромагнітного відключення
4 x In +/- 20%

[Ics] номінальна робоча відключає здатність
6000 А 100% x Icu відповідно до IEC 60898-1 - 400 V змінний струм 50/60 Гц
10 кА 100% x Icu відповідно до IEC 60947-2 - 180 ... 250 В постійний струм
10 кА 100% x Icu відповідно до EN 60947-2 - 180 ... 250 В постійний струм
6000 А 100% x Icu відповідно до EN 60898-1 - 400 V змінний струм 50/60 Гц
4.5 кА 75% x Icu відповідно до IEC 60947-2 - 440 V змінний струм 50/60 Гц
15 кА 75% x Icu відповідно до EN 60947-2 - 220 ... 240 V змінний струм 50/60 Гц
7.5 кА 75% x Icu відповідно до EN 60947-2 - 380 ... 415 V змінний струм 50/60 Гц
4.5 кА 75% x Icu відповідно до EN 60947-2 - 440 V змінний струм 50/60 Гц
15 кА 75% x Icu відповідно до IEC 60947-2 - 220 ... 240 V змінний струм 50/60 Гц
7.5 кА 75% x Icu відповідно до IEC 60947-2 - 380 ... 415 V змінний струм 50/60 Гц
27 кА 75% x Icu відповідно до IEC 60947-2 - 12 ... 133 В змінний струм 50/60 Гц
27 кА 75% x Icu відповідно до EN 60947-2 - 12 ... 133 В змінний струм 50/60 Гц

клас обмеження
3 відповідно до EN 60898-1
3 відповідно до IEC 60898-1

[Ui] номінальну напругу ізоляції
500 В змінний струм 50/60 Гц відповідно до IEC 60947-2
500 В змінний струм 50/60 Гц відповідно до EN 60947-2

[Up] номінальне імпульсна витримується напруга
6 кВ відповідно до EN 60947-2
6 кВ відповідно до IEC 60947-2

індикатор положення контакту
Так

тип управління
тумблер

індикація
індикатор спрацьовування

спосіб кріплення
закріплений

монтажна опора
DIN-рейка

сумісність розподільного блоку з гребінчастим шинами
Так верхня або нижня

крок 9 мм
8

висота
85 мм

ширина
72 мм

глибина
78,5 мм

маса продукту
0.5 кг

колір
білий

механічна зносостійкість
20000 цикли

електрична зносостійкість
10000 цикли

з'єднання - клеми
Єдина клема, верхня або нижня жорсткий дріт (-а) 1 ... 25 мм ^ 2 макс
Єдина клема, верхня або нижня гнучкий провід (-а) 1 ... 16 мм ^ 2 макс

довжина зачистки проводів
14 мм верхня або нижня

момент затягування
2 Н-м верхня або нижня

захист від замикання на землю
окремий блок

Умови експлуатації

ступінь захисту IP
IP20 відповідно до EN 60529
IP20 відповідно до IEC 60529

ступінь забруднення
3 відповідно до EN 60947-2
3 відповідно до IEC 60947-2

категорія перенапруги
IV

підготовка до роботи в тропічних умовах
2 відповідно до IEC 60068-1

відносна вологість
95% (55 ° C)

робоча висота
0 ... 2000 м

робоча температура навколишнього середовища
-35 ... 70 ° C

температура навколишнього середовища при зберіганні
-40 ... 85 ° C
