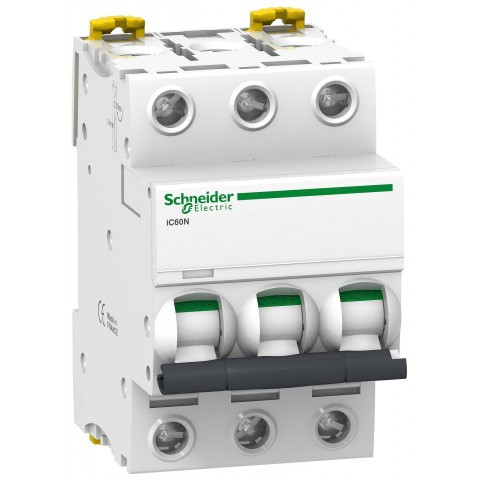

Автоматичний вимикач iC60N 3P 20A B Schneider Electric

Основні характеристики

застосування пристрою
розподіл

серія
Acti 9

Найменування продукту
Acti 9 iC60

тип продукту або компонента
Мініатюрний автоматичний вимикач

коротка назва пристрою
IC60N

опис полюсів
3P

число захищених полюсів
3

[In] номінальний струм
20 А

тип мережі
Змінний струм
Постійний струм

технологія расцепителя
термомагнітний

код кривої
B

індикатор положення контакту
Так

тип управління
тумблер

індикація
індикатор спрацьовування

спосіб кріплення
закріплений

монтажна опора
DIN-рейка

сумісність розподільного блоку з гребінчастим шинами
Так верхня або нижня

крок 9 мм
6

висота
85 мм

ширина
54 мм

глибина
78,5 мм

маса продукту
0.375 кг

колір
білий

механічна зносостійкість
20000 цикли

електрична зносостійкість
10000 цикли

з'єднання - клеми
Єдина клема, верхня або нижня жорсткий дріт (-а) 1 ... 25 мм ^ 2 макс
Єдина клема, верхня або нижня гнучкий провід (-а) 1 ... 16 мм ^ 2 макс

довжина зачистки проводів
14 мм верхня або нижня

момент затягування
2 Н-м верхня або нижня

захист від замикання на землю
окремий блок

Умови експлуатації

ступінь захисту IP
IP20 відповідно до EN 60529
IP20 відповідно до IEC 60529

ступінь забруднення
3 відповідно до EN 60947-2
3 відповідно до IEC 60947-2

категорія перенапруги
IV

підготовка до роботи в тропічних умовах
2 відповідно до IEC 60068-1

відносна вологість
95% (55 ° C)

робоча висота
0 ... 2000 м

робоча температура навколишнього середовища
-35 ... 70 ° C

температура навколишнього середовища при зберіганні
-40 ... 85 ° C
