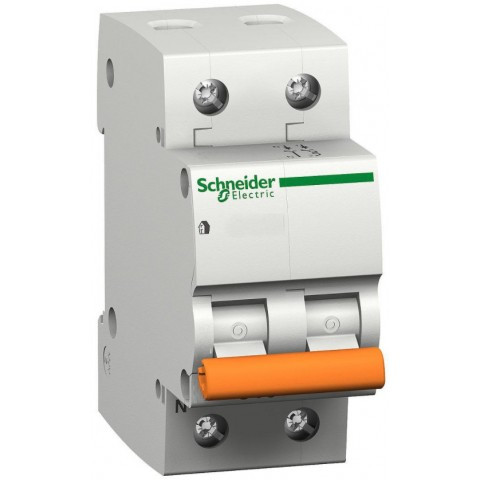

Автоматичний вимикач ВА63 1П + Н 50A C Schneider Electric

Основні характеристики
серія
домовик
тип продукту або компонента
Мініатюрний автоматичний вимикач
коротка назва пристрою
Domae MCB
застосування пристрою
розподіл
опис полюсів
1P + N
число захищених полюсів
1
становище нейтрали
зліва
[In] номінальний струм
50 А
тип мережі
Змінний струм
технологія расцепителя
термомагнітний
код кривої
C
відключає здатність
Icn 4500 A
додаткові характеристики
частота мережі
50/60 Гц
[Ue] номінальна робоча напруга
230 В змінний струм 50/60 Гц
межа спрацьовування електромагнітного розчеплювача
5 ... 10 x In
[Ics] номінальна робоча відключає здатність
4500 kA 100% x Icn conforming to EN / IEC 60898-1
індикатор положення контакту
Так
тип управління
тумблер
індикація
Аварійне спрацьовування
спосіб кріплення
замикається
монтажна опора
DIN-рейка
крок 9 мм
4
висота
81 мм
ширина
36 мм
глибина
78,5 мм
маса продукту
0.19 кг
колір
білий
механічна зносостійкість
20000 цикли
з'єднання - клеми
Tunnel type terminals, top or bottom 1 ... 35 mm ^ 2 rigid wire (s)
Tunnel type terminals, top or bottom 1 ... 25 mm ^ 2 flexible wire (s)
довжина зачистки проводів
14 мм (верхня або нижня)
момент затягування
3.5 Н-м (верхня або нижня)
захист від замикання на землю
без
Умови експлуатації
стандарти
IEC 60068-1
IEC 60529
IEC 60898-1
ступінь захисту IP
IP40 для модульний шафа відповідно до IEC 60529
IP20 відповідно до IEC 60529
підготовка до роботи в тропічних умовах
2 відповідно до IEC 60068-1
відносна вологість
95% (55 ° C)
робоча температура навколишнього середовища
-25 ... 60 ° C
температура навколишнього середовища при зберіганні
-40 ... 70 ° C
