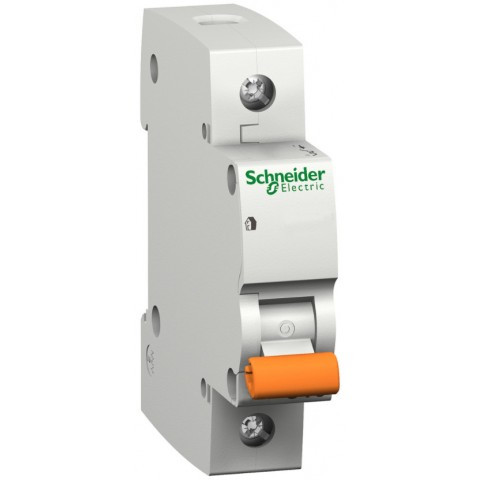

Автоматичний вимикач ВА63 1П 40A C Schneider Electric

Основні характеристики

серія
домовик

тип продукту або компонента
Мініатюрний автоматичний вимикач

коротка назва пристрою
Domae MCB

застосування пристрою
розподіл

опис полюсів
1P

число захищених полюсів
1

[In] номінальний струм
40 А

тип мережі
Змінний струм

технологія расцепителя
термомагнітний

код кривої
C

відключає здатність
Icn 4500 A

додаткові характеристики

частота мережі
50/60 Гц

[Ue] номінальна робоча напруга
230 В змінний струм 50/60 Гц

межа спрацьовування електромагнітного розчеплювача
5 ... 10 x In

[Ics] номінальна робоча відключає здатність
4500 kA 100% x Icn conforming to EN / IEC 60898-1

індикатор положення контакту
Так

тип управління
тумблер

індикація
Аварійне спрацьовування

спосіб кріплення
замикається

монтажна опора
DIN-рейка

крок 9 мм
2

висота
81 мм

ширина
18 мм

глибина
78,5 мм

маса продукту
0.095 кг

колір
білий

механічна зносостійкість
20000 цикли

з'єднання - клеми
Tunnel type terminals, top or bottom 1 ... 35 mm ^ 2 rigid wire (s)
Tunnel type terminals, top or bottom 1 ... 25 mm ^ 2 flexible wire (s)

довжина зачистки проводів
14 мм (верхня або нижня)

момент затягування
3.5 Н-м (верхня або нижня)

захист від замикання на землю
без

Умови експлуатації

стандарти
IEC 60068-1
IEC 60529
IEC 60898-1

ступінь захисту IP
IP40 для модульний шафа відповідно до IEC 60529
IP20 відповідно до IEC 60529

підготовка до роботи в тропічних умовах
2 відповідно до IEC 60068-1

відносна вологість
95% (55 ° C)

робоча температура навколишнього середовища
-25 ... 60 ° C

температура навколишнього середовища при зберіганні
-40 ... 70 ° C
