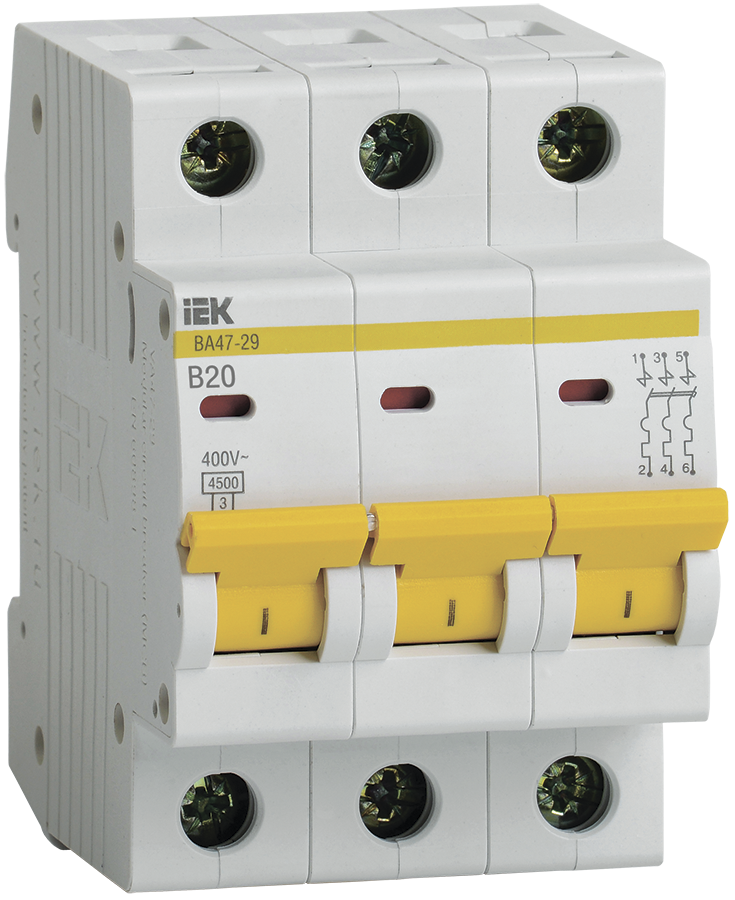

Вимикач автоматичний ВА47-29 3Р 20А 4,5кА В IEK

Автоматичні вимикачі ВА47-29 призначені для захисту розподільних і групових кіл, що мають різне навантаження: - електроприлади, освітлення - вимикачі з характеристикою В, - двигуни з невеликими пусковими струмами (компресор, вентилятор) - вимикачі з характеристикою C, - двигуни з великими пусковими струмами (підйомні механізми, насоси) - вимикачі з характеристикою D. Автоматичні вимикачі ВА47-29 рекомендуються до застосування в ввідно-розподільних пристроях для житлових і громадських будівель.

Два типу захисту від перевантаження і короткого замикання. Повний комплект додаткових пристроїв з можливістю простої самостійної установки: - контакт стану КС47; - контакт стану КСВ47; - расцепитель мінімальної напруги РММ47; - расцепитель незалежний РН47. Удосконалена дугогасительная система: збільшений термін служби, підвищена стійкість до струмів короткого замикання. Можливість одночасного приєднання шиною FORK і гнучким провідником для розподілу харчування ланцюга через верхні затискачі, а також можливість з'єднання шиною PIN. Наявність індикатора положення контактів. Широкий діапазон робочих температур від -40 до +50 ° С. Новий ергономічний дизайн рукоятки включення / вимикання. Насічки на контактних затискачах знижують теплові втрати і збільшують механічну стійкість з'єднання.

Технічні характеристики

Кількість полюсів: 3
Номінальний струм: 20 А
Характеристика спрацьовування - крива струму: B
Номінальна робоча напруга: 400 В
Здатність, яка відключає по EN 60898: 4,5 кА
Ширина по кількості модульних відстаней: 3
Макс перетин вхідного кабелю: 25 мм²
Номінальна напруга постійного струму - DC: ≤ 48 В
Номінальна імпульсна витримується напруга: 4 кВ
Клас струмообмеження: 3
Частота: 50 Гц
Ступінь захисту - IP: IP20
Тип монтажу: на DIN-рейку
Кліматичне виконання: УХЛ4
Тип розчеплювача: Тепловий, електромагнітний
Сфера застосування: Промислове та побутове
Заг кількість полюсів: 3
Тип напруги: Змін. / Постійного. (AC / DC)
Монтажна глибина - ніші: 73,6 мм
Тип підключення: Гвинтове з'єднання
Кількість силових полюсів: 3
Час спрацювання розчеплювача в зоні КЗ tm: 0,1 с
Наявність вибухозахисту: Без вибухозахисту
Тип монтажної рейки: 35x7.5
Номінальна струм: 20.0 А
Номінальна раб напруга: 400 В
експлуатаційні параметри

Термін служби, років: 15
Гарантійний термін, років: 10
